真空チャンバー 製造実績

大小さまざまな真空チャンバーの製造実績があります。
多くの機械加工部品は自社製作です。

ベローズのような薄肉物を溶接できる高度な溶接技術を、保有しています。
製作後はヘリウムリークデテクターによる漏れ検査を行い、確実に品質管理された製品をご提供いたします。
1 Stop Solutionマークは、ワン・ストップ・ソリューションで作られた製造事例です。
詳細はこちら >

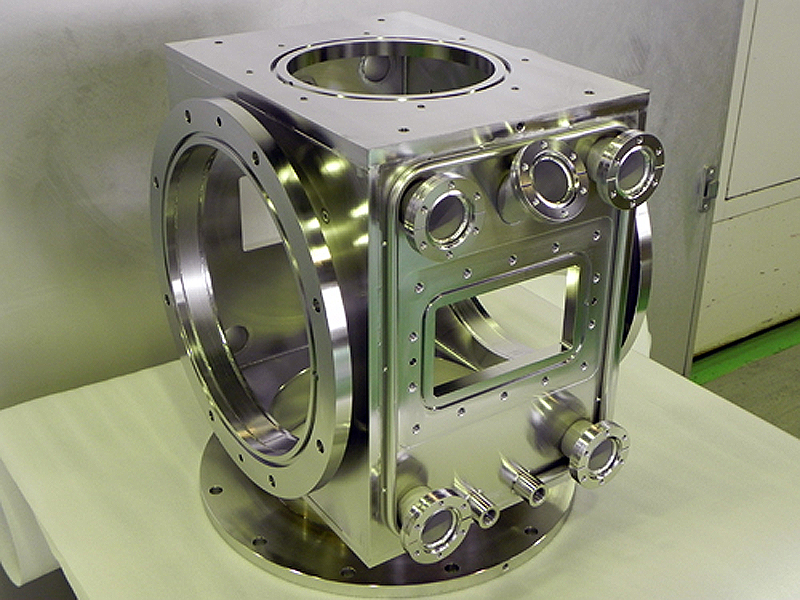

拡大ボタン ステンレス製水冷管付き真空チャンバー

1.ステンレス製水冷管付き真空チャンバー

高さ約500mm、多数の枝管が出た角型の真空チャンバーです。
二次加工により高精度を実現しています。
1 Stop Solution

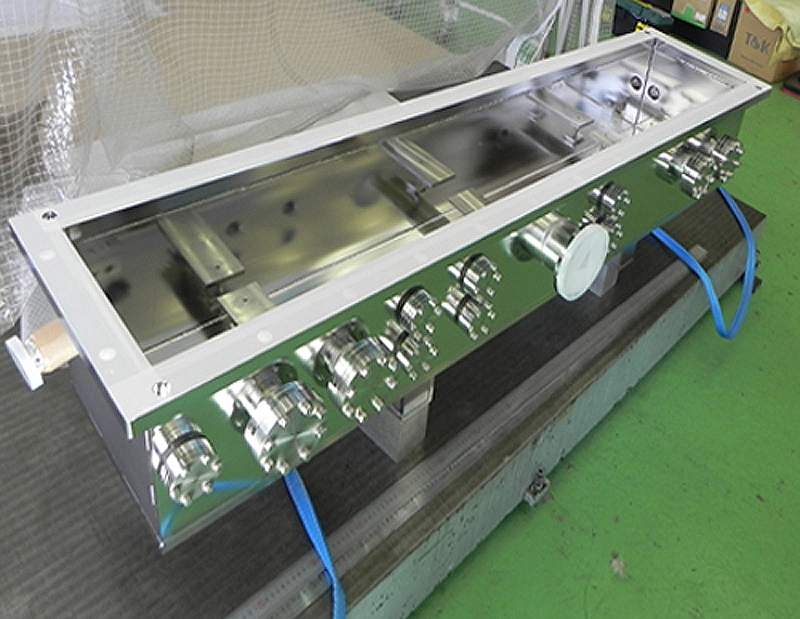

拡大ボタン 超高真空用真空チャンバー 角型

2.超高真空用真空チャンバー 角型
    概寸 1,500mm X 400mm X 400mm

大型の角型真空チャンバーを、社内で製造しました。

拡大ボタン 無酸素銅製 真空チャンバー

3.無酸素銅製 真空チャンバー
    電子ビーム溶接により組立

長さ約700mmの大小の角型パイプを、電子ビーム溶接して組立ました。

拡大ボタン 加速器用ステンレス製 大型真空チャンバー

4.加速器用ステンレス製 大型真空チャンバー
    概寸 ⌀1,000×2,500mm

多数の枝管が付いた大型真空チャンバーを、溶接歪みを考慮した設計をして、製造しました。
1 Stop Solution

拡大ボタン 加速器用部品 冷却水路付き

5.加速器用部品 冷却水路付き
クロム銅+銅+ステンレス製

電子ビーム溶接および真空ロウ付けで、異種金属を組立ました。長さ約300mm。

拡大ボタン シンクロトロン放射光施設向け真空チャンバー

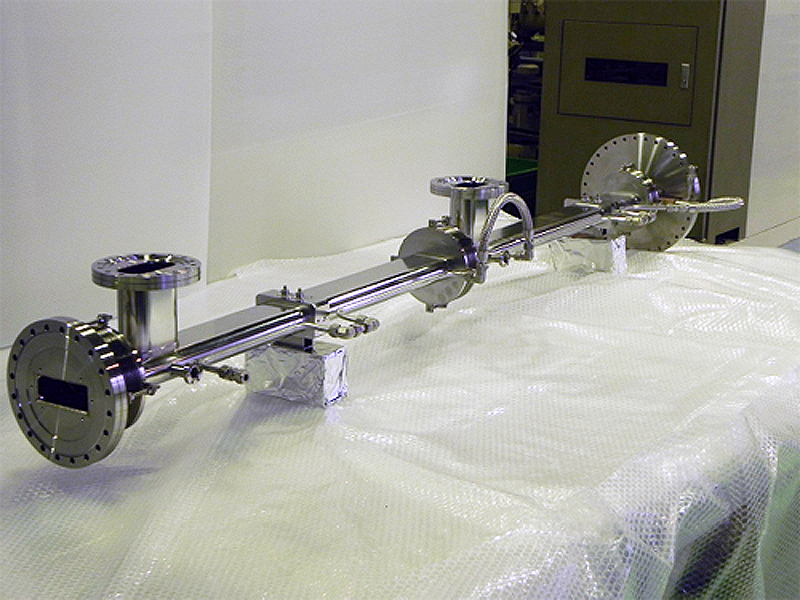

6.シンクロトロン放射光施設向け真空チャンバー

レーストラック形状の真空ダクトおよびベローズ等で構成された超高真空用の真空チャンバー。長さ約2,000mm。

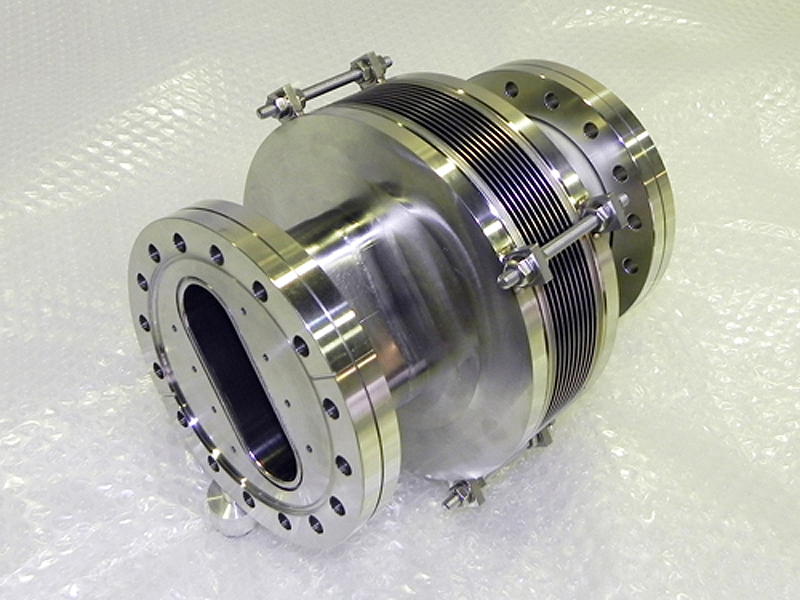

拡大ボタン ベローズダクト1

7.ベローズダクト1

レーストラック形状のフランジとベローズダクトを電子ビーム溶接およびTIG溶接で組立て。⌀152×長さ約300mm

拡大ボタン ベローズダクト2

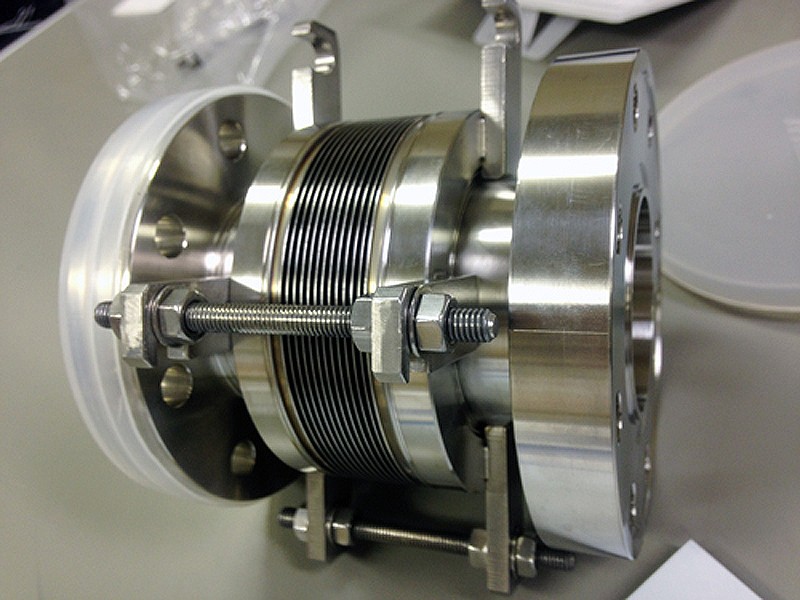

8.ベローズダクト2

内部にRFコンタクト付属の特殊なベローズダクトです。高度な組立技術が要求されます。⌀104。

拡大ボタン 銅製真空ダクト

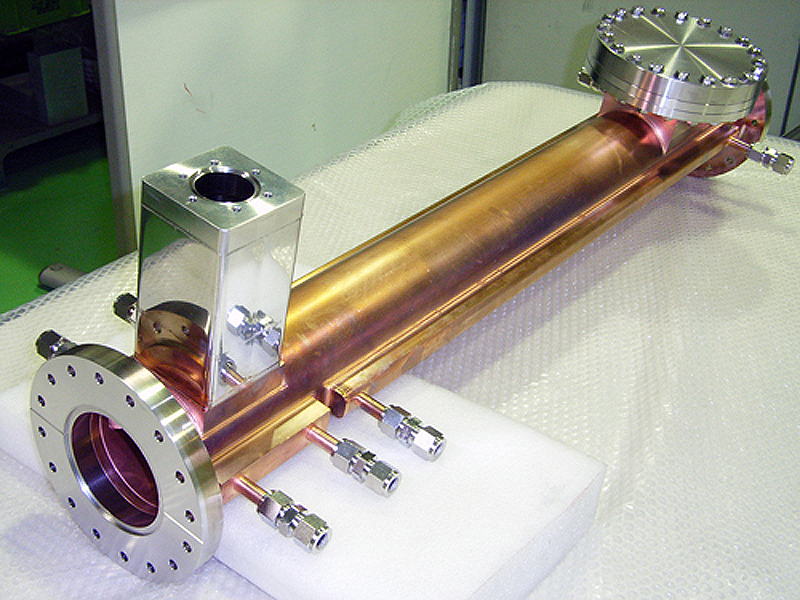

9.銅製真空ダクト

長さ約1,200mm、電子ビーム溶接およびTIG溶接で組立て。無酸素銅とステンレスの異種金属を溶接しました。

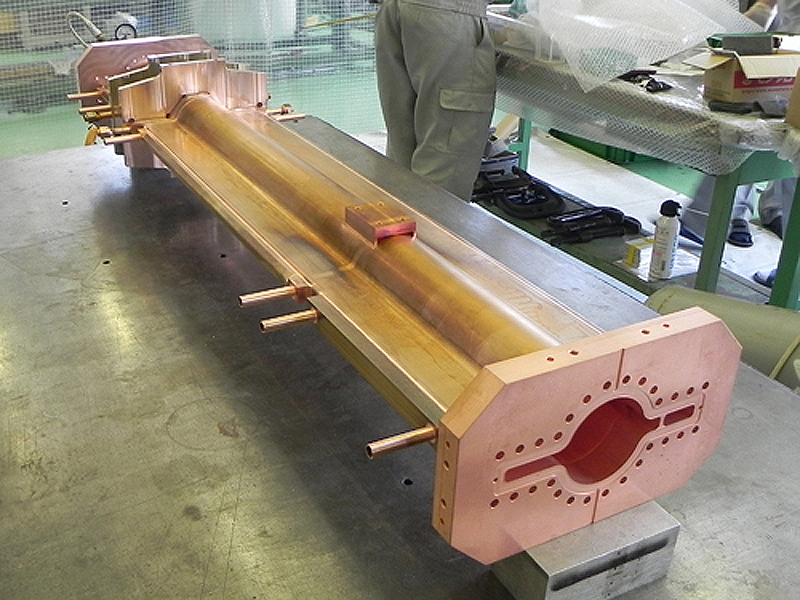

拡大ボタン 銅製長尺真空ダクト

10.銅製長尺真空ダクト

長さ約2,500mm、長尺の無酸素銅を電子ビーム溶接しました。

電子ビーム溶接の長尺対応については、こちら >

拡大ボタン 銅製導波管

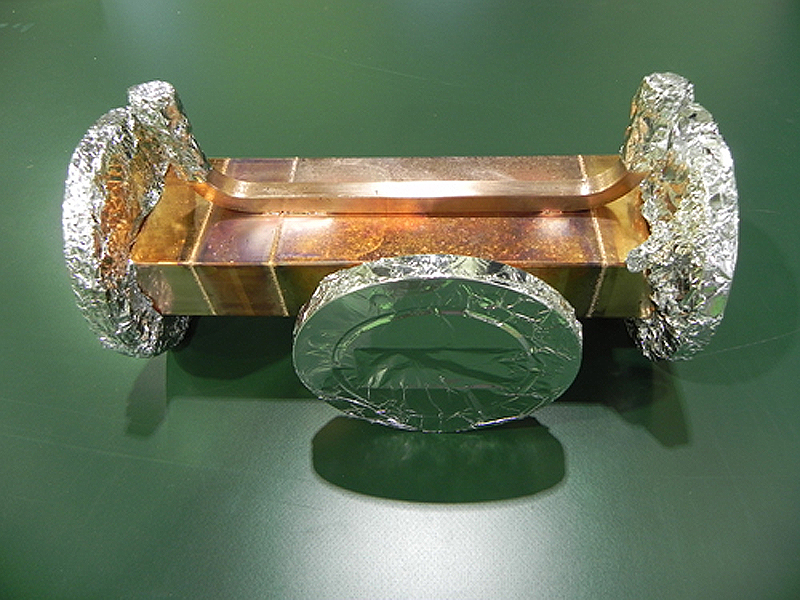

11.銅製導波管

長さ約350mm、無酸素銅の角パイプを電子ビーム溶接しました。

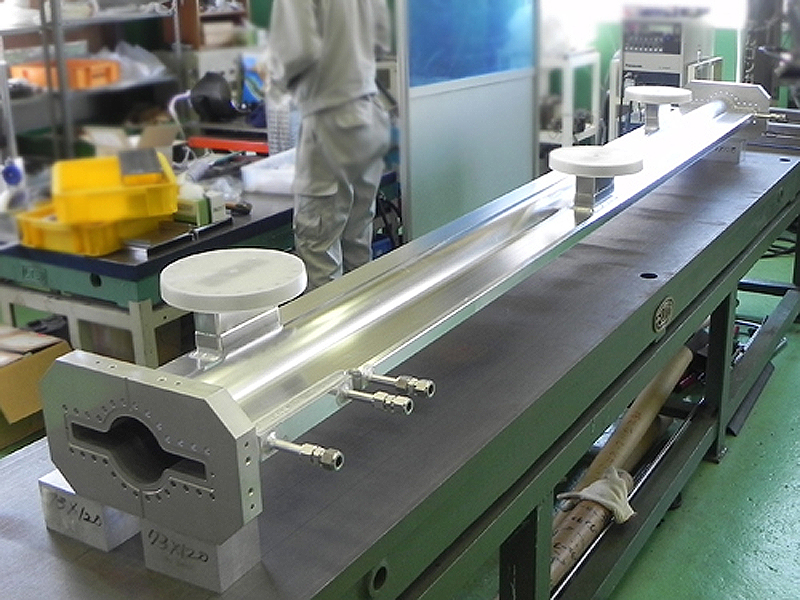

拡大ボタン アルミ製長尺真空ダクト

12.アルミ製長尺真空ダクト

長さ約3,000mm、電子ビーム溶接およびTIG溶接で長尺部品を組立ました。
歪み修正も行っています。

電子ビーム溶接の長尺対応については、こちら >

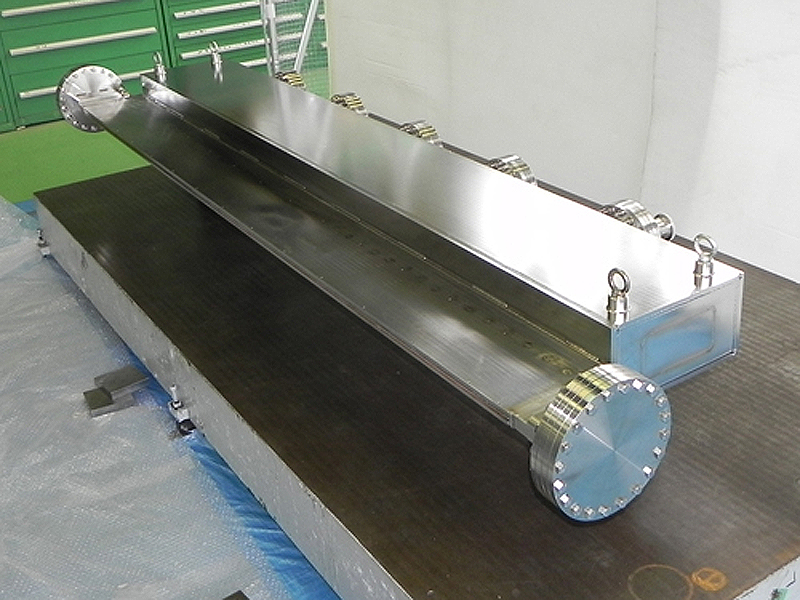

拡大ボタン 電磁石ダクト

13.電磁石ダクト

長さ約2,000mm、内面に銅メッキされたステンレス製真空チャンバー。
長尺で湾曲した特殊な形状を、精密に加工・溶接しました。

拡大ボタン 真空直線導入機

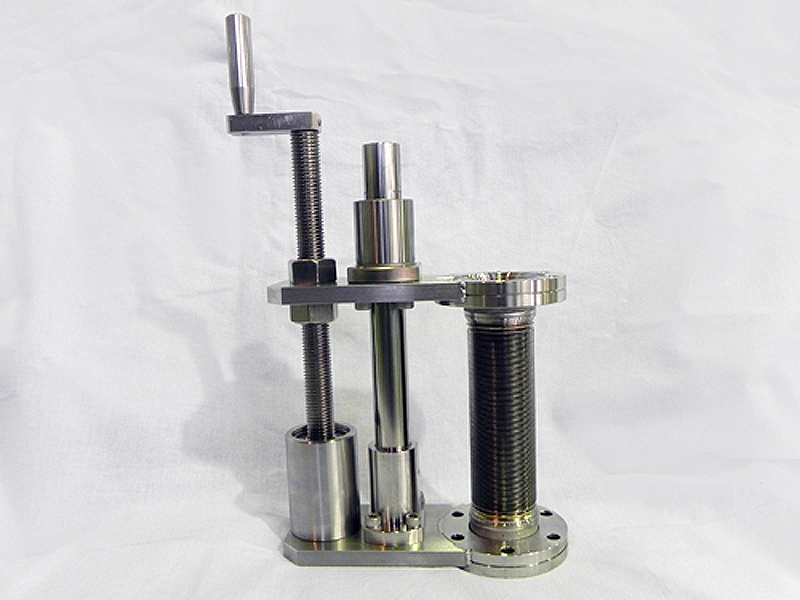

14.真空直線導入機

高さ約300mm、真空中に簡易的に直線導入する機械を、社内で設計・製造しました。
1 Stop Solution

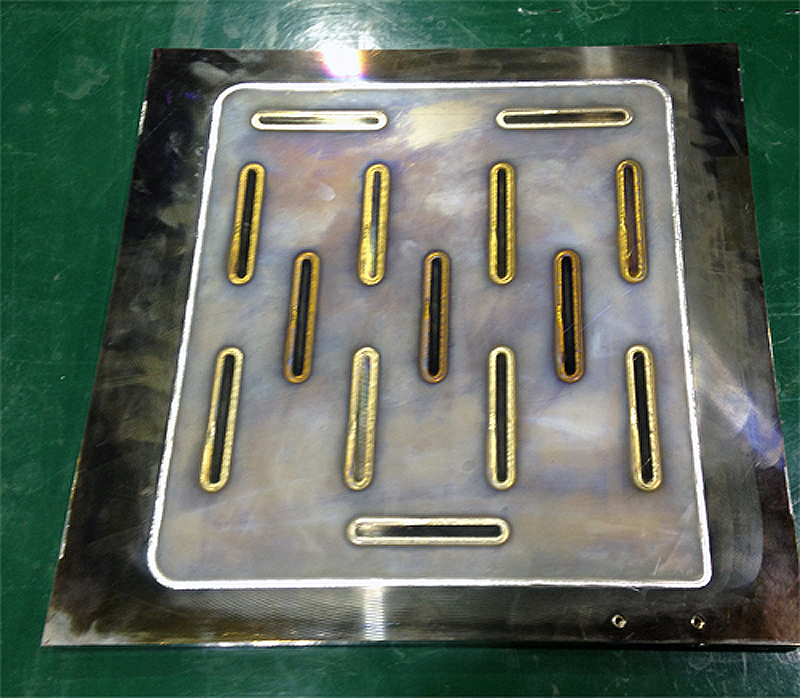

拡大ボタン ステンレス製角型水冷ジャケット

15.ステンレス製角型水冷ジャケット

約600mmX800mm、冷却水路を電子ビーム溶接で組立ました。

拡大ボタン 銅製角型水冷ジャケット

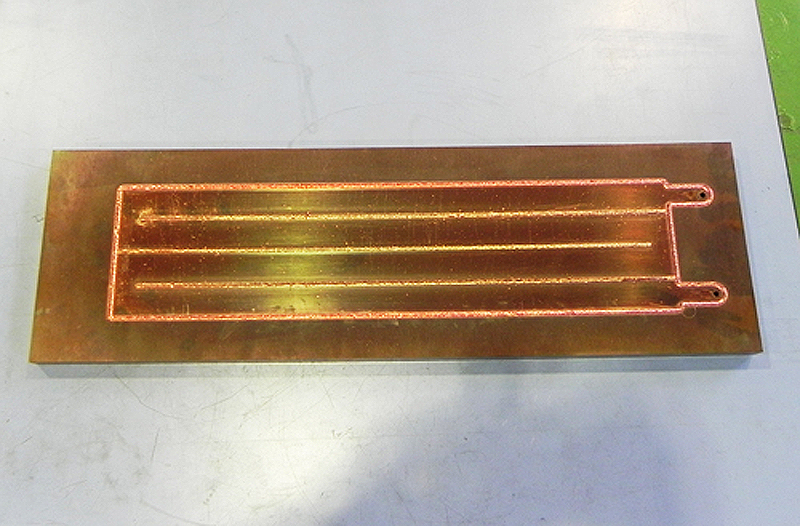

16.銅製角型水冷ジャケット

長さ約500mm、銅と本体とフタを溶け込み深さ8mmで、電子ビーム溶接しました。

拡大ボタン 銅・SUS変換部品

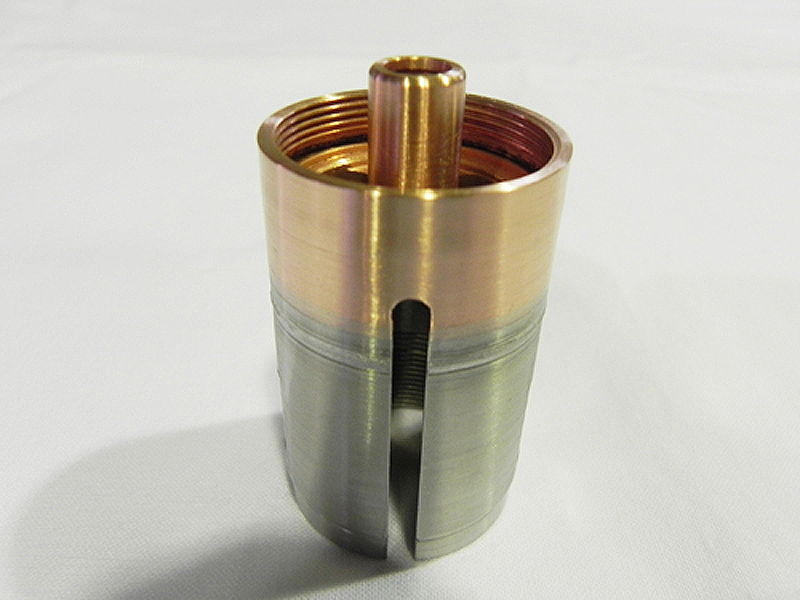

17.銅・SUS変換部品

電子ビームで精密溶接、⌀40mm。一次加工、二次加工を考慮した設計をしました。

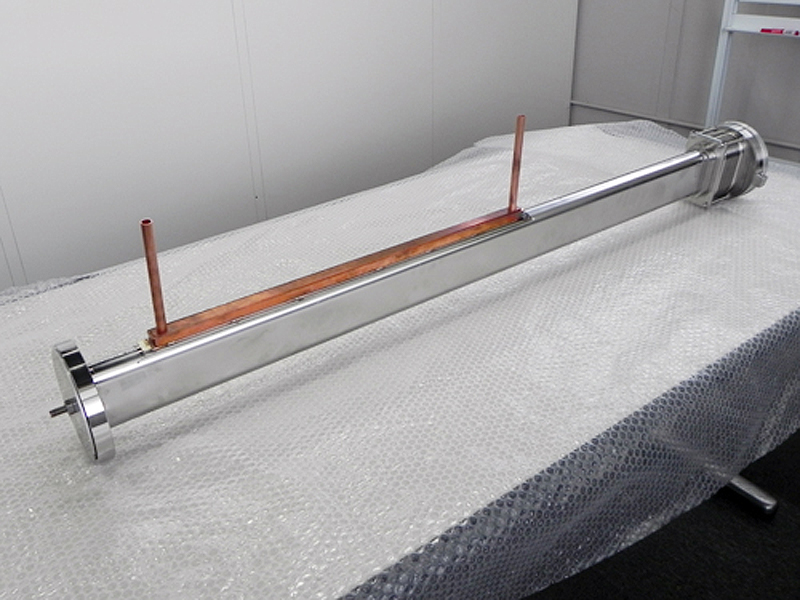

拡大ボタン アブソーバ付き真空チャンバー

18.アブソーバ付き真空チャンバー

長さ約1,200mm、ステンレスと銅の大型アブソーバ。真空ロウ付けと電子ビーム溶接で組立て。
