電子ビーム溶接 加工実績Electron Beam Welding

電子ビーム溶接の特徴を活かした特殊な溶接の実績を、ご覧ください。

拡大ボタン 高再現性溶接 ギヤの溶接

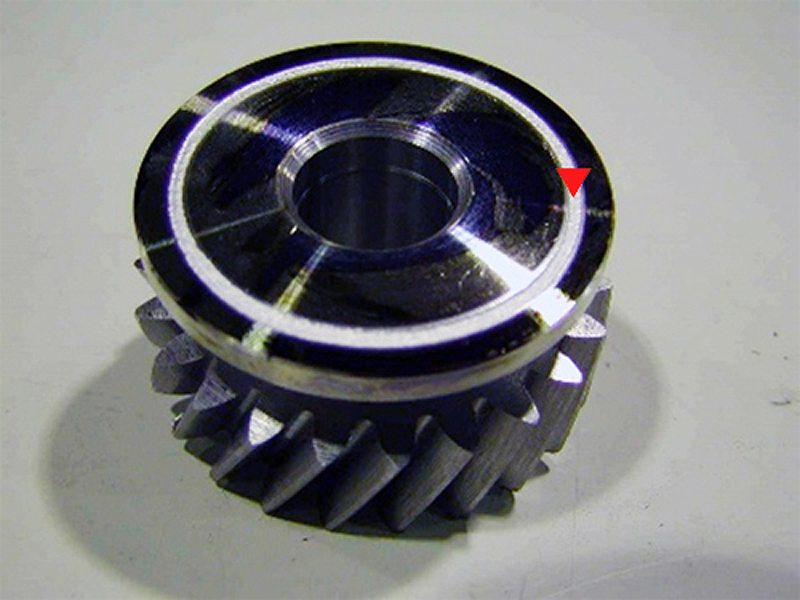

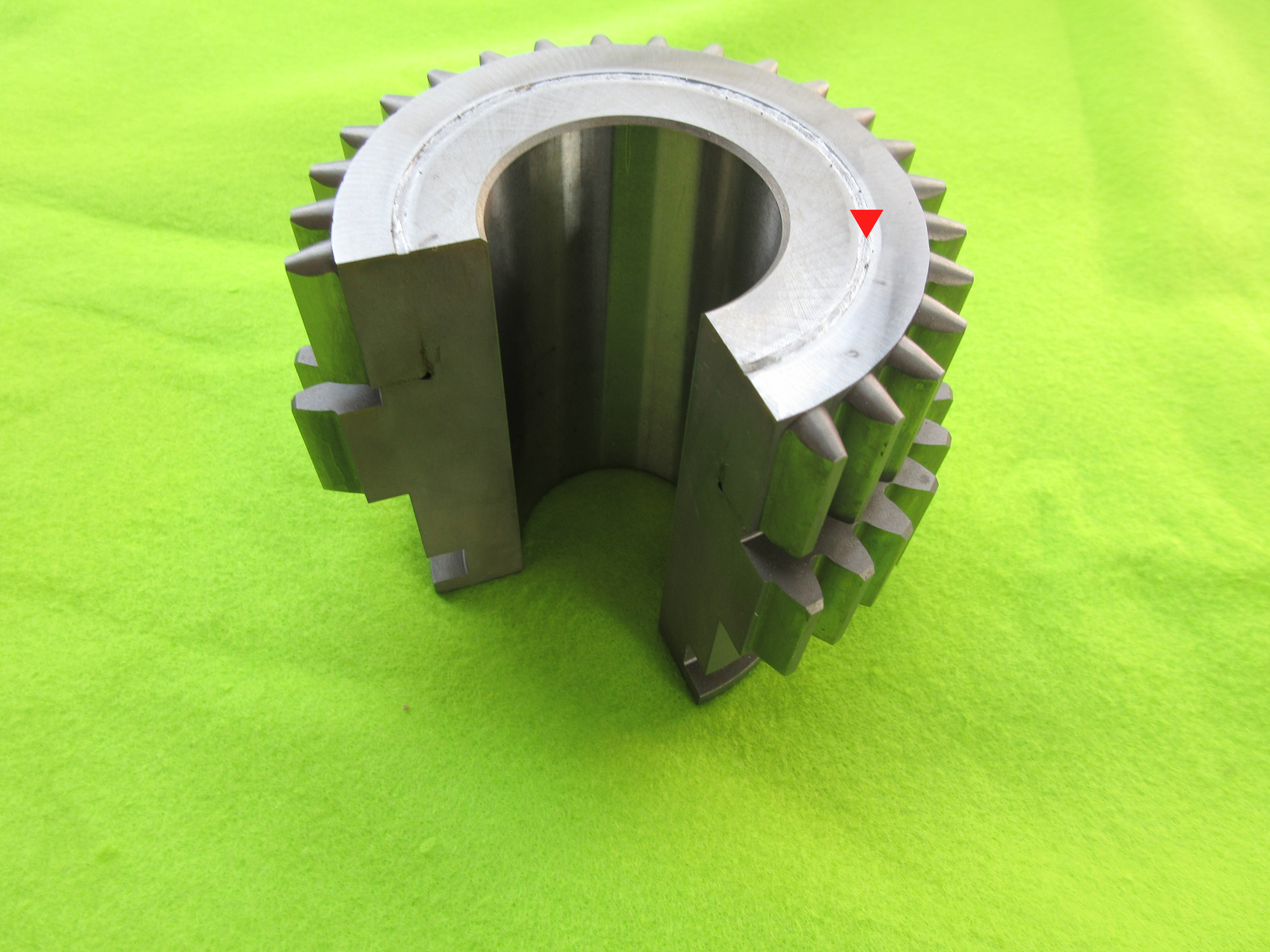

1.高再現性溶接 事例:ギヤの溶接

自動車・工作機械・半導体関連などで要求される溶接品質のバラツキが少ない、品質管理された溶接ができます。

拡大ボタン 高信頼性溶接 超高真空用部品

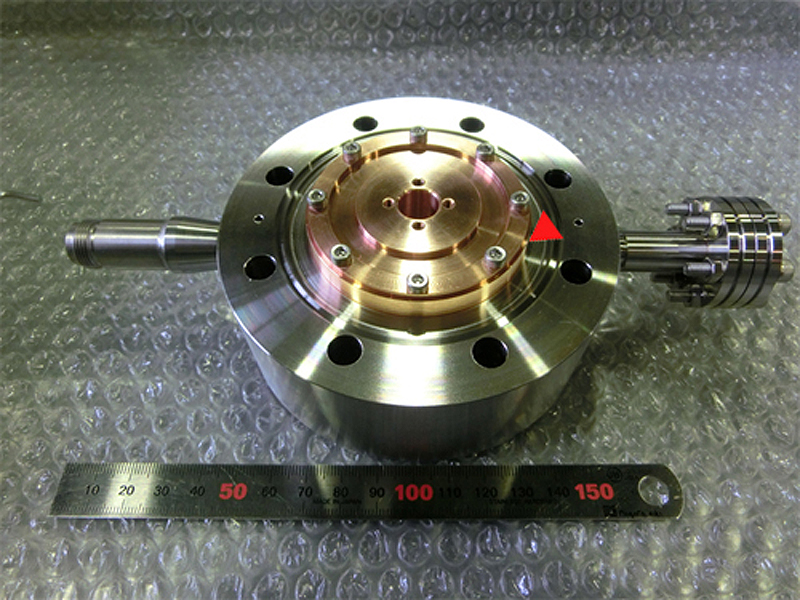

2.高信頼性溶接 事例:超高真空用部品

真空中での溶接なので、気泡等の欠陥の少ない溶接ができます。

拡大ボタン 低歪み溶接 薄肉パイプ溶接

3.低歪み溶接 事例:薄肉パイプ溶接

精密で溶接ひずみの少ない溶接ができます。
このサンプルの小さい方の部品は、⌀2mmで気密溶接されています。

拡大ボタン アルミニウム 70mm溶け込み溶接

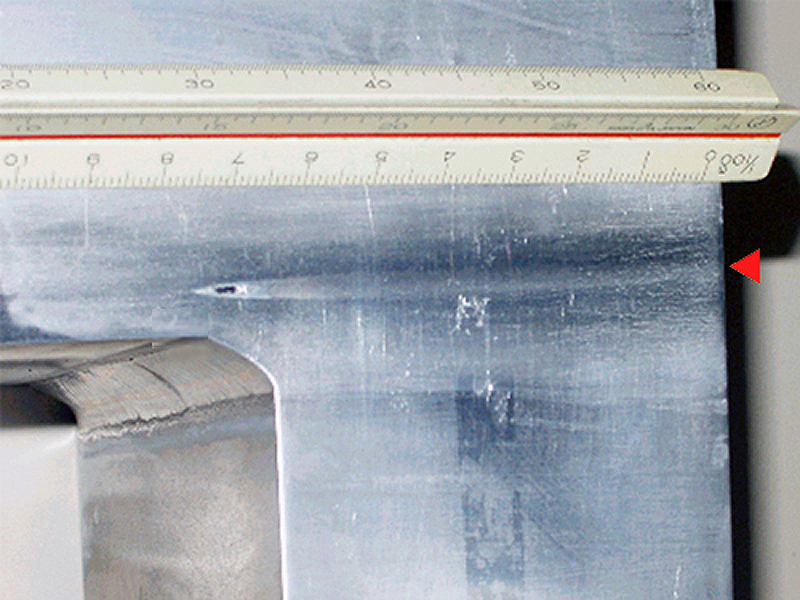

4.深溶け込み溶接
事例:アルミニウム 70mm溶け込み溶接

大型アルミニウム製真空チャンバーの溶接試験の断面です。
高剛性の真空チャンバーが製造できます。

拡大ボタン 仮

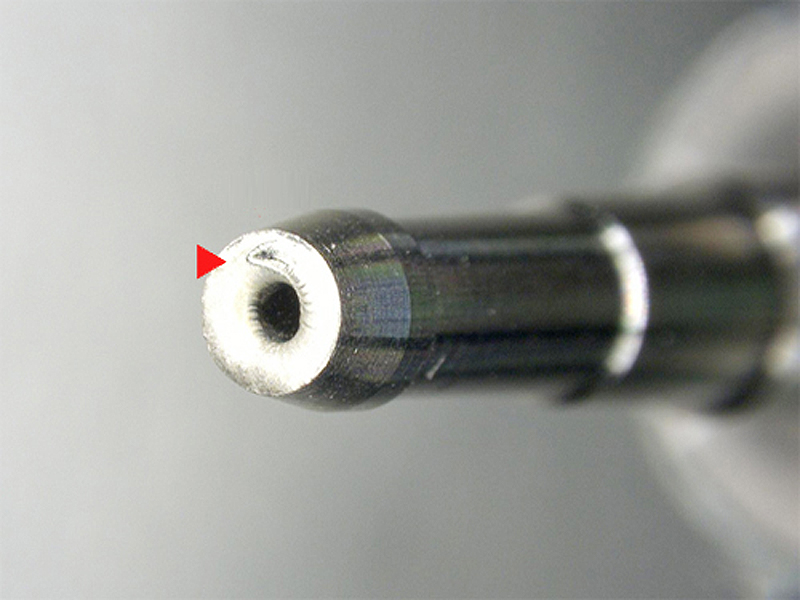

5.微細溶接 事例:溶接ビード幅 約0.5mm

理化学機器・医療機器等で、小型の部品の溶接やベローズ溶接などに使われます。
パイプ⌀2mmの先端部は、気密溶接されています。

拡大ボタン 低熱影響溶接 コネクター、センサー等の溶接

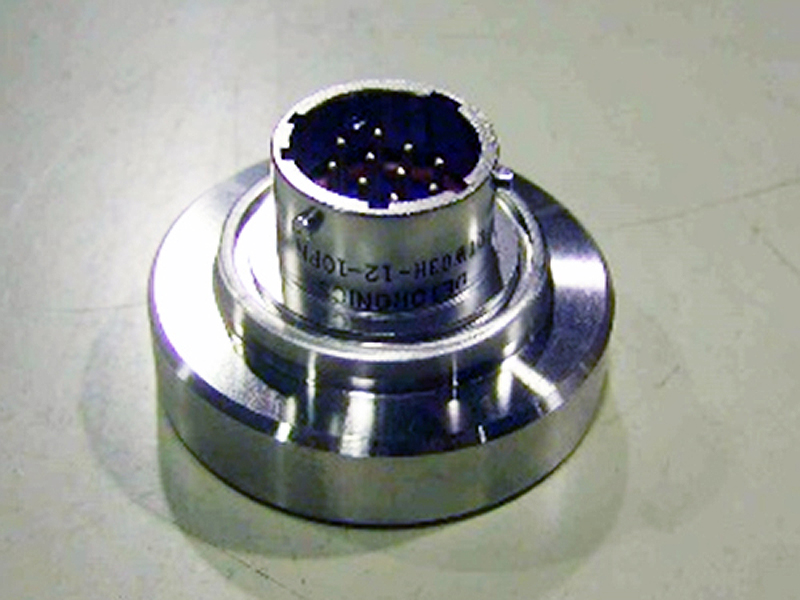

6.低熱影響溶接
事例:コネクター、センサー等の溶接

電子部品の溶接等、熱に弱い製品の溶接ができます。
このサンプルは、フランジとコネクターを溶接。

拡大ボタン 高速溶接 銅製水冷ジャケット

7.高速溶接 事例:銅製水冷ジャケット

レーザー溶接でも困難な、銅・アルミ等の高熱伝導金属の溶接ができます。
(溶接後の熱変形を最小に押さえられます)
このサンプルは、銅製⌀約300mm。

拡大ボタン 活性金属溶接 ニオブ製加速空洞

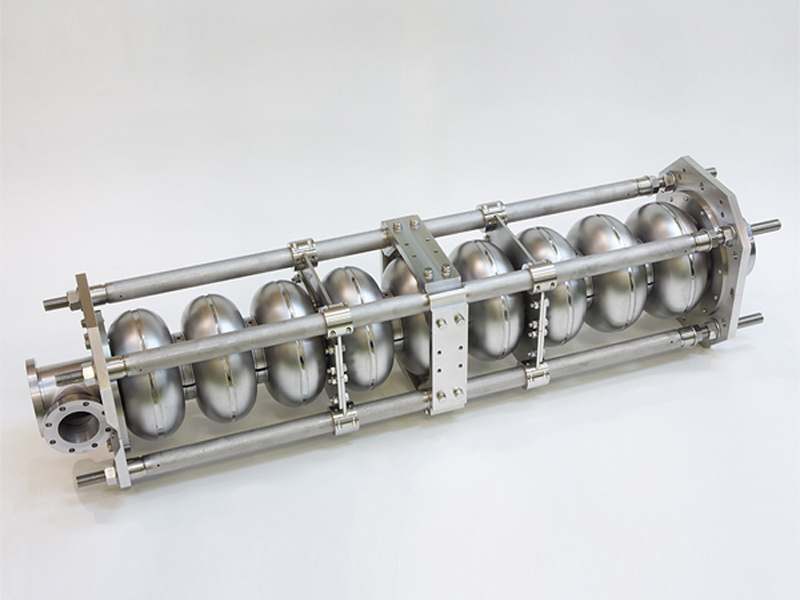

8.活性金属溶接 事例:ニオブ製加速空洞

高エネルギー加速器研究機構 様向け、長約1,250mm。
チタン・ニオブ・マグネシウムは、大気雰囲気下では溶接困難な金属です。電子ビーム溶接は、このような活性金属も良好に溶接できます。

拡大ボタン 銅とああの溶接

9.異種金属溶接 事例:銅とステンレス溶接

テストピースの断面です。
極低温用部品の銅とステンレスパイプの溶接です。
